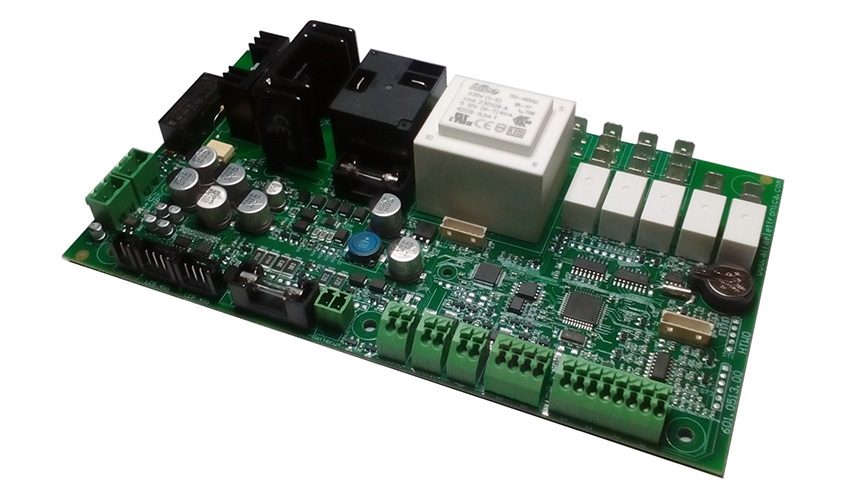

HTWO è un controllore di temperatura a doppio microcontrollore con funzioni standard di regolazione della temperatura (sezione LCP) e supervisore di sicurezza indipendente (sezione LCS): la sezione compressore e sbrinamento prevedono una soluzione con doppio relè (stato solido per la commutazione attiva del carico e meccanico nei casi di superamento incontrollato della temperatura di cella e durante lo sbrinamento). Due ingressi NTC indipendenti possono essere utilizzati per rilevare situazioni non previste dal sistema standard di regolazione. I due relè meccanici di sicurezza commutano in attivazione con corrente nulla. La comunicazione continuativa tra i microcontrollori LCP ed LCS permette di monitorare che lo stato del sistema previsto coincida con quello effettivamente implementato sulla macchina. HTWO è fornito nella versione Basic (con solamente le funzioni LCP) e la Full (con il sistema LCS integrato).
Downloads:
Caratteristiche tecniche:
- 3 ingressi NTC (-60°C/+60°C) per la funzione standard di regolazione
- 2 ingressi NTC (-60°C/+60°C) indipendenti dedicati alla supervisione di sicurezza
- 1 ingresso microporta configurabile NA/NC
- 1 ingresso 4-20mA per sonda umidità
- 1 uscita compressore 25A
- 1 uscita sbrinamento 8A
- 1 uscita ventole evaporatore 5A
- 1 uscita ventola condensatore 5A
- 3 uscite configurabili 5°
- Predisposizione per funzioni WIFI e Internet (controllo a distanza e upload/download dati)
- Predisposizione per schede addizionali anche personalizzate (ad esempio PT100) on board
- Alimentazione 230V/115V
- RTC con batteria di backup integrata
- Doppio faston sulle uscite per il collegamento di più carichi in parallelo
- Uscite allarme LCP ed LCS allo stato solido (contatto pulito OptoMOS)
- Funzioni HACCP con allarmi di temperatura e gestione blackout
- Funzioni di sbrinamento ad orario, manuale e intelligente (SmartDefrost con algoritmo coperto da brevetto)
- Uscite compressore e defrost allo stato solido (con relè meccanici di sicurezza in serie)
- Uscite assegnabili ai relè d’uscita secondo matrice di assegnazione funzione/relè parametrizzabile
- Batteria NiMh 9.6V (gestione del backup di rete)
- Doppia uscita 485 Modbus/modulo USB opzionale (logging temperature e stato del sistema)
- Programmazione parametri con chiavetta WizardKey o tramite SW PC
- Uscita stampante termica opzionale
- Frontalino DisKey opzionale per gestire sia la parte LCP che la parte LCS
- Dimensioni scheda: 202 mm x 112 mm
Schema a blocchi HTWO Full
Schema elettrico uscite
