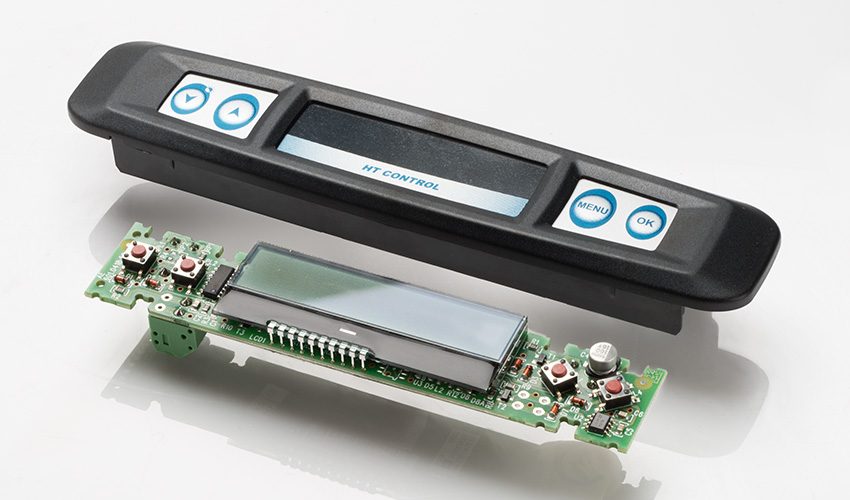

HTWL Back-up

Controllore di temperatura e sbrinamenti con batteria di back-up e gestione allarmi.

Downloads:

Per scaricare i manuali disponibili per questo prodotto, effettua il login o registrati.
Registrati

Caratteristiche tecniche:

  • Dimens. scheda remota: L202 x H72 mm
  • Dimensioni dima tastiera: L150x H32 mm
  • Display alfanumerico 1×16 col. retroilluminato
  • Tastiera a quattro tasti: UP, DW, OK, MENU
  • Alimentazione da rete 230 Vac 50/60Hz
  • Range di misura: -50°C +50°C
  • Risoluzione: 0,5°C

Ingressi scheda remota

  • S1 sonda ntc di regolazione
  • S2 sonda ntc evaporatore
  • S3 sonda condensatore o sonda allarmi
  • S4 digitale micro porta/pressostato
  • S5 batteria 12Vdc 2A/h di back-up

Uscite scheda remota

  • 6 relè configurabili 30-8-5-5-5

Azioni implementate
Freddo, Sbrinamento, Fan evaporatore, Fan condensatore, Luce, Carico ausiliario, Allarme, Resistenza cornice porta condensa, Caldo, On/off stampante, Carichi attivi, Freddo zona2, Sbrinamento

Principali funzioni

  • Interfaccia utente in 4 lingue
  • Buzzer di allarme con reiterazione
  • Relè di allarme con contatto pulito n.a./nc.
  • Regolazione a setpoint centrale
  • Protezione con sonda termostato guasta
  • Password di spegnimento e cambio setpoint
  • Rilevazione di ghiaccio sul pacco lamellare
  • Monitoraggio e registrazione dei seguenti eventi
    1. allarmi di temperatura
    2. guasti di energia: assenza rete, guasto rete, batteria guasta
    3. guasti funzionali
    4. traffico porta
    5. sbrinamenti
  • Circuito di carica della batteria
  • Autonomia in assenza rete di circa 12 ore
  • Test del buzzer, batteria, tensione di alimentazione e limiti di temperatura
  • Infomatrix: led di diagnostica su scheda
