HTSLS

HTSLS è un dispositivo di monitoraggio indipendente delle temperature e dello sbrinamento all’interno di celle frigorifere generiche. L’impostazione delle soglie d’intervento delle sicurezze è eseguita con commutatori rotativi direttamente sulla scheda con visualizzazione immediata delle temperature. L’intervento delle sicurezze (superamento delle soglie impostate) apre i relè associati RL1 ed RL2 e segnala l’allarme con il relè RL3. Il riarmo delle sicurezze può essere configurato come manuale o automatico con il dip-switch presente sulla scheda stessa. La porta 485 può essere utilizzata per il dialogo con il sistema che viene monitorato oppure per il collegamento del modulo USB opzionale per il log delle temperature. È possibile inoltre collegare il DisKey per una completa programmazione dei parametri di lavoro e la visualizzazione delle temperature e dello stato corrente.

Downloads:

Per scaricare i manuali disponibili per questo prodotto, effettua il login o registrati.
Registrati

Caratteristiche tecniche:

  • 2 ingressi NTC (-55°C/+60°C)
  • 1 uscita sicurezza compressore 30A
  • 1 uscita sicurezza sbrinamento 10A
  • 1 uscita allarme 8A NC/NA
  • Selezione delle soglie di sicurezza con commutatori rotativi (0°C/+9°C per il compressore e 0°C/+99°C per lo sbrinamento)
  • Selezione della modalità di ripristino automatica/manuale per la sezione compressore e sbrinamento impostabile con DIP-SWITCH
  • Porta 485
  • Porta per il collegamento del DisKey
  • Connettore per pulsante di ripristino manuale esterno e LED esterni di segnalazione intervento protezioni compressore e sbrinamento
  • Connettore per buzzer esterno

Schema a blocchi HTSLS

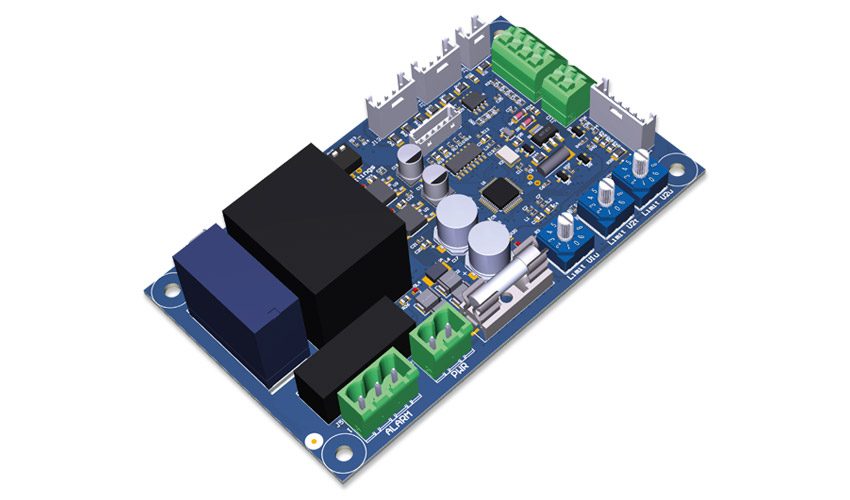

HTSLS Layout preliminare
